如何利用喷涂工艺解决水冷壁的高温磨损问题？

利用喷涂工艺解决水冷壁的高温磨损问题，水冷壁喷涂是一种有效的表面防护方法。以下是水冷壁喷涂厂家一些具体的喷涂工艺方案及其优缺点，可供参考：

一、金属喷涂

原理：通过在水冷壁表面形成防磨涂层增厚管壁来延长水冷壁的磨损寿命。

分类：可分为空气喷涂、无空气喷涂、静电喷涂、激光喷涂及其以上各种形式的派生工艺等。

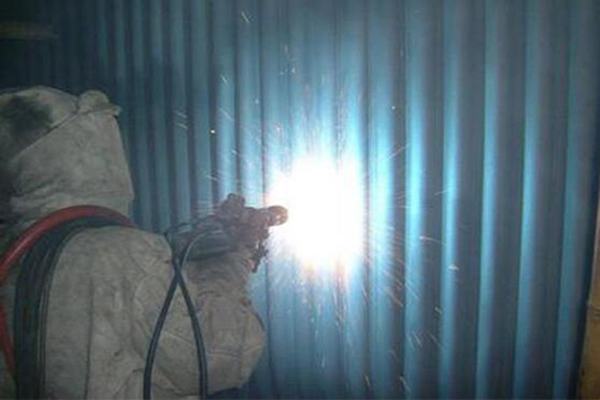

主流工艺：现在一般主流工艺是通过采用超音速电弧或者超音速火焰等手段在结合高铬镍基钛合金或金属陶瓷等水冷壁表面形成高强度致密涂层，涂层厚度一般在0.5~0.8mm。

优缺点：

优点：防磨初期效果好，对换热基本没有影响；初期投资造价低。

缺点：热喷涂市场混乱，材质选购上不规范，一旦爆管以后补焊相当困难；因各材料之间相互化学成分及应力都不十分融合且热喷涂是以机械嵌合为主，因此涂层的耐冲击性能不高；热喷涂会产生一定的孔隙率，质量难以保证；对于燃用劣质煤锅炉，防磨周期短，一般不超过六个月；喷涂施工工作环境要求高，喷涂厂家多，良莠不齐，要求不严时易出现褶皱翘起，运行中容易脱落，甚至大面积脱落，成为新的磨损爆管点；破坏水冷壁管焊接特性，喷涂合金材料渗入母材，破坏其原有金相结构，易造成水冷壁管爆管且给检修工作带来一定困难；二次处理周期长，检修工作量大，锅炉爆管停炉后，必须冷却、抛光除锈后才能实施工程和二次喷涂；喷涂使用周期短，年年喷涂，经济成本维修费用高。

二、激光熔覆

原理：采用激光束加热熔覆材料和基材表面，使所需的特殊材料熔焊于工件表面的一种新型表面改性技术。

优缺点：

优点：熔敷层厚度远高于喷涂，一般在1.5mm~3mm之间，耐磨持久，一般防磨寿命在3年左右。

缺点：激光熔覆轨道式自动焊，施工环境要求高，现场施工难度大效果差，熔覆层硬度非常高，后续维护难度非常大；受热面膨胀不均匀，受热面易上下整体极易变性，防护区域检查发现熔覆表面气孔多，发生微渗漏无法补焊；加厚管径，被动式防磨；现场施工周期长，不宜交叉施工；市场价格高。

三、注意事项

涂层材料选择：应根据水冷壁的工作环境和磨损情况选择合适的涂层材料。例如，对于高温、高磨损的环境，可以选择具有高硬度、高耐磨性和高耐腐蚀性的涂层材料。

涂层厚度控制：涂层厚度是影响防磨效果的重要因素。过薄的涂层可能无法提供足够的保护，而过厚的涂层则可能导致涂层脱落或影响水冷壁的传热性能。因此，在喷涂过程中应严格控制涂层的厚度。

施工质量监控：喷涂施工的质量对防磨效果具有重要影响。在施工过程中，应加强对施工质量的监控和管理，确保涂层均匀、致密、无缺陷。

定期维护与检查：即使采用了喷涂工艺进行防磨处理，也需要定期对水冷壁进行维护和检查。及时发现并处理涂层脱落、磨损等问题，可以延长水冷壁的使用寿命并提高锅炉的运行效率。

综上所述，利用喷涂工艺解决水冷壁的高温磨损问题需要综合考虑多种因素，水冷壁喷涂厂家并根据实际情况选择合适的喷涂工艺和涂层材料。同时，加强施工质量的监控和管理以及定期的维护与检查也是确保防磨效果的重要措施。
